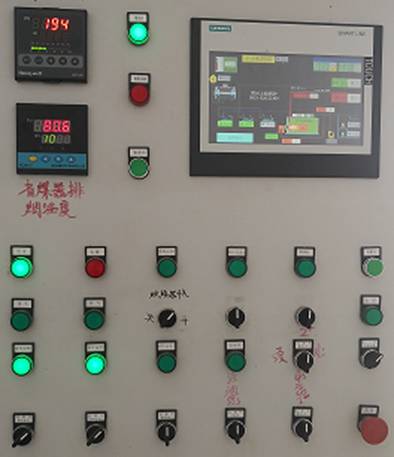

29.    燃氣導熱油爐控制柜

控制系統詳見供熱工藝流程圖, 電氣控制原理圖、接線圖.

有機熱載體爐控制系統集就地儀表、集中控制儀表、強電控制于一體。它是加熱爐控制的中心與關鍵，對加熱爐的溫度、液位、壓差或流量進行檢測與控制，并對熱負荷進行全自動調節。

常用儀表主要包括鉑熱電阻、電接點壓力表、雙金屬溫度計、數顯溫度控制儀、數顯壓力控制儀、壓力表、液位控制器、燃燒器控制器等,強電控制是對循環泵、注油泵、燃燒器及其鼓風機等進行電氣控制。,電源通常采用～380／220VAC±10%，50Hz±5%，工作環境溫度≤50℃，相對濕度85％為宜。

為確保燃氣爐長期安全可靠運行，通常設置以下連鎖保護（報警）：高位槽低液位、燃氣爐出口熱油超溫、進出口壓力高低（流量低）、循環泵停機。

1. 動力控制

動力控制部分主要控制循環泵，注油泵，燃燒器風機的起停，并使循環泵運行、壓力（或流量）、高位槽液位、導熱油溫度與燃燒器連鎖，確保加熱爐的安全運行。

2. 儀表顯示控制

儀表顯示控制部分分為就地顯示和集中儀表控制。通常情況下采用出口油溫控制燃燒器負荷，進行油溫調節,并控制燃燒器開、停；使用戶通過進、出口油溫了解爐子的出力情況及設備的用熱情況；導熱油進爐壓力低顯示并報警,出爐壓力高顯示并報警或流量顯示并報警；膨脹槽低液位報警，保證其有足夠的導熱油參于循環，采用溫度信號控制燃燒器，使其達到全自動負荷調節的功能。
